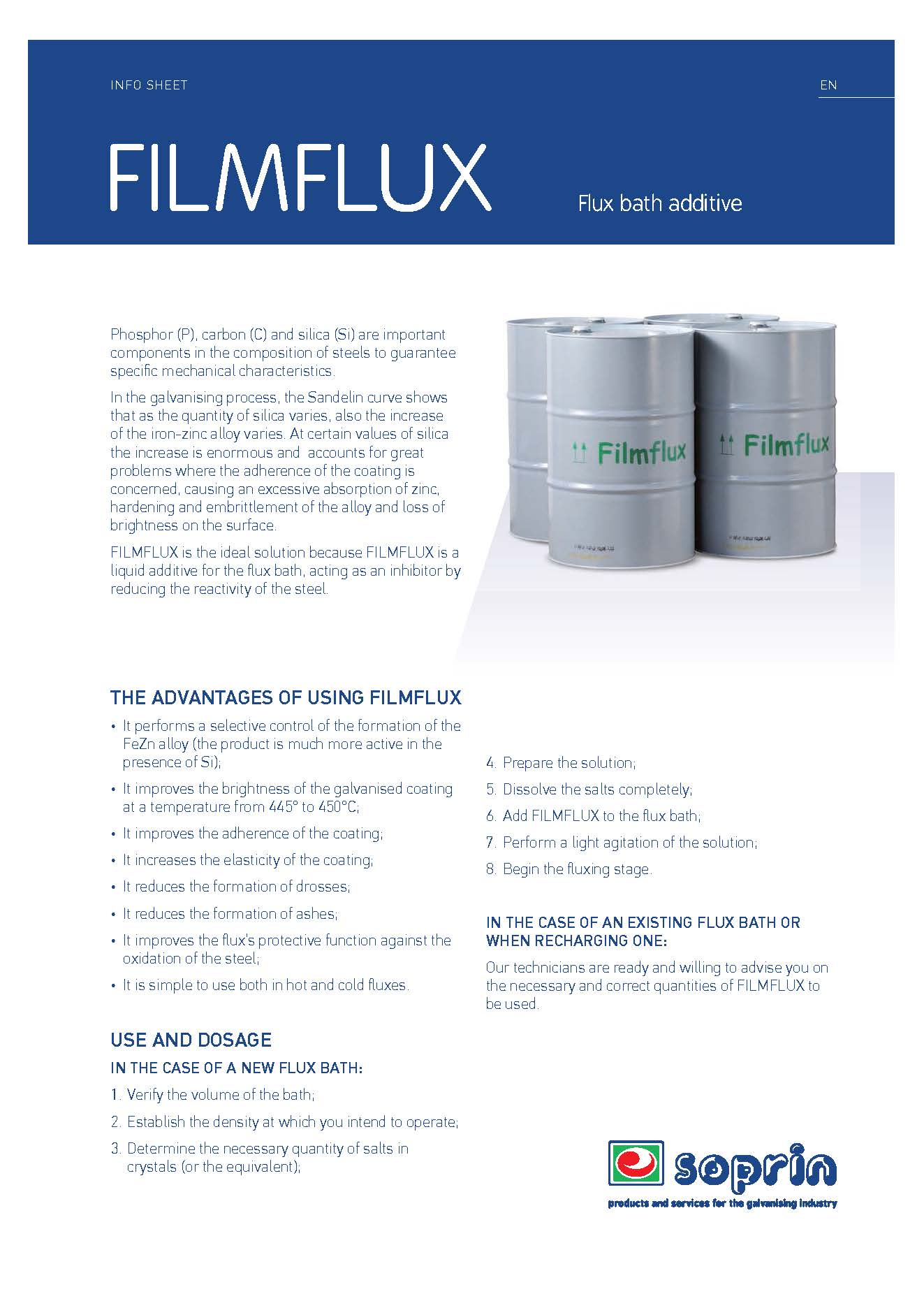

1st Film Flux filling in flux tank (Small Galv.)

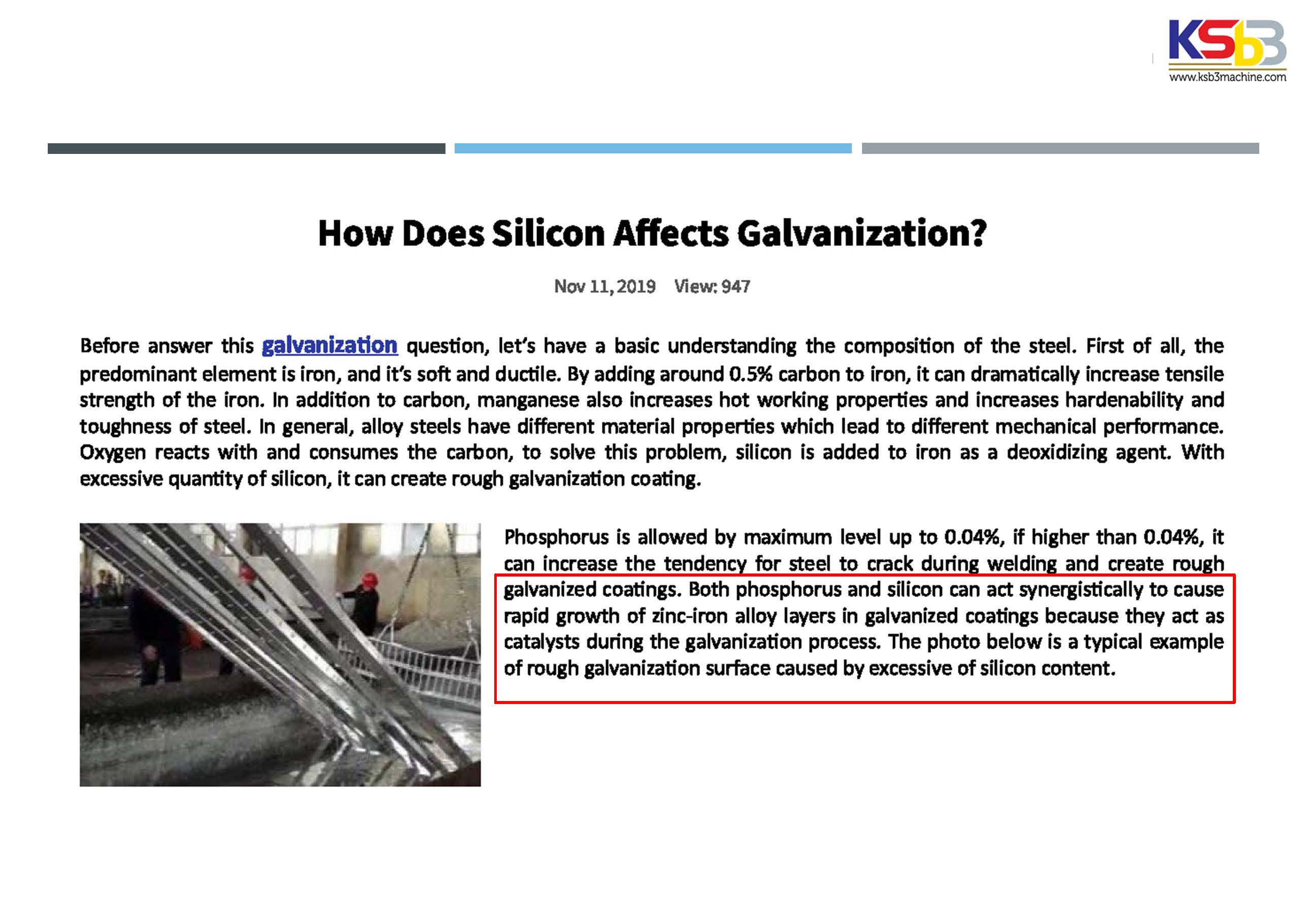

กระบวนการชุบที่ดูดซับเอาสังกะสีไว้มากเกินไป ก็จะทำให้เกิดโลหะผสม เหล็ก-สังกะสี อันจะส่งผลให้คุณสมบัติเชิงกลของเหล็กเปลี่ยนแปลงไป แข็งแต่เปราะ ทั้งยังสูญเสียความสว่างที่ผิวอีกด้วย

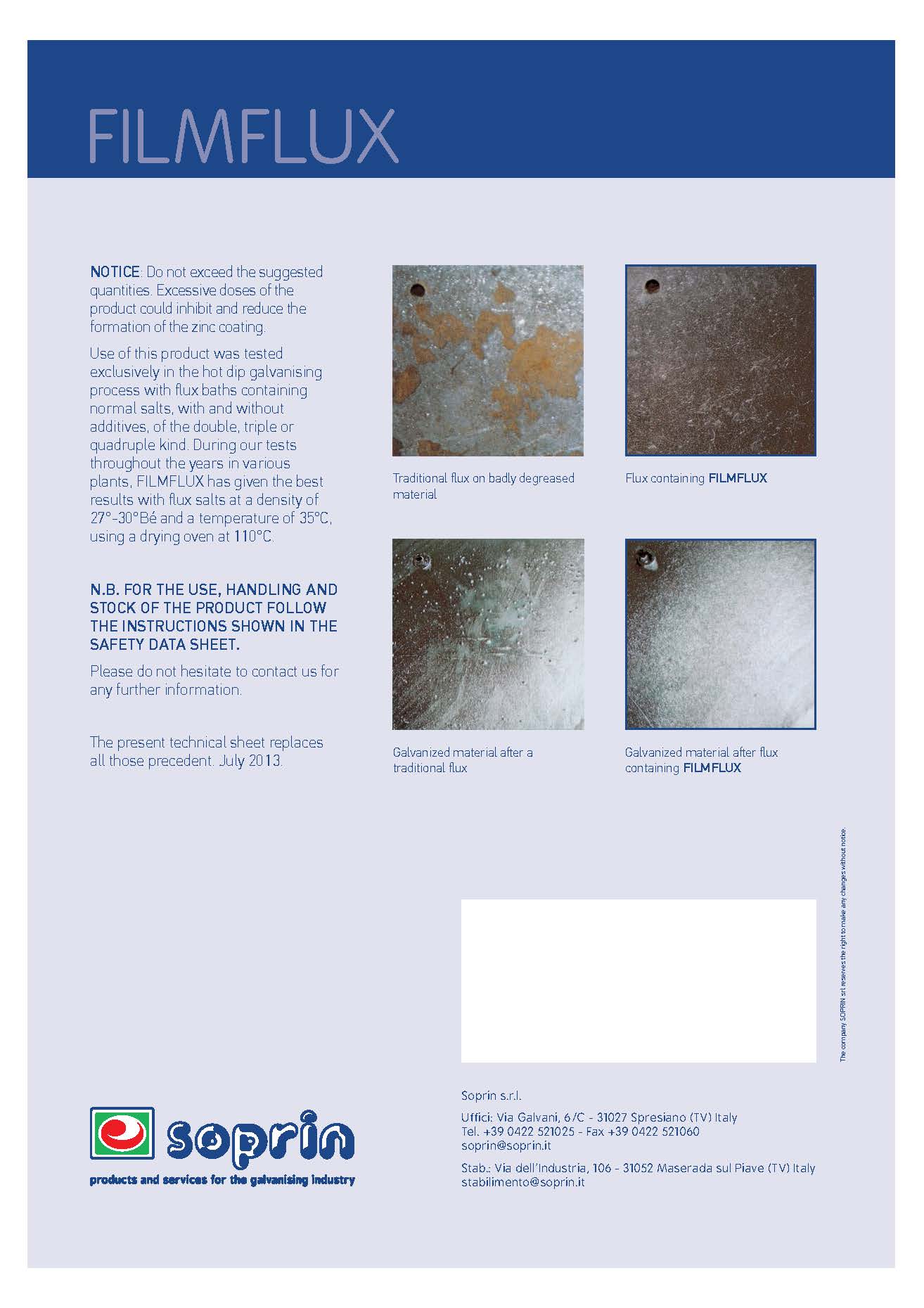

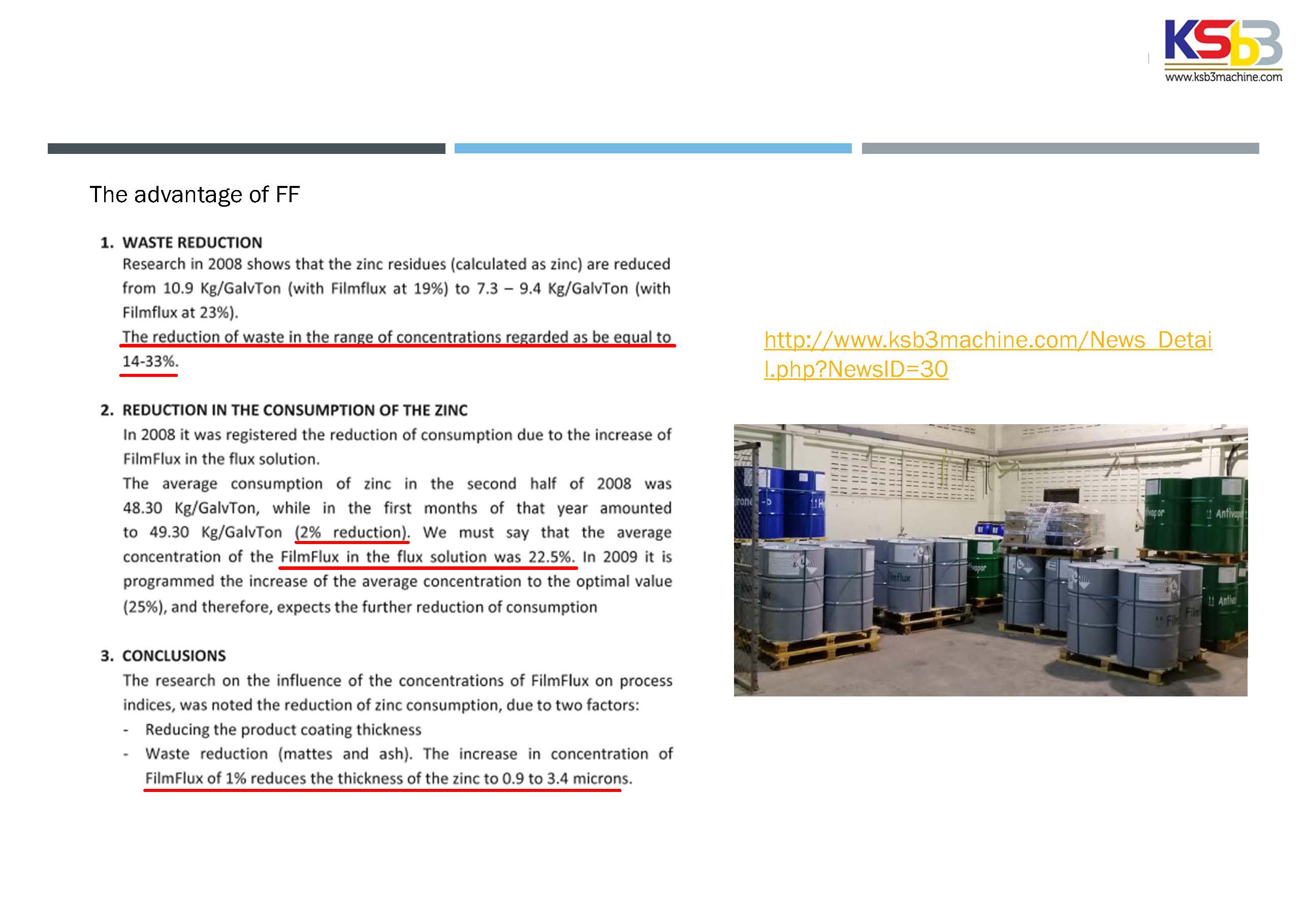

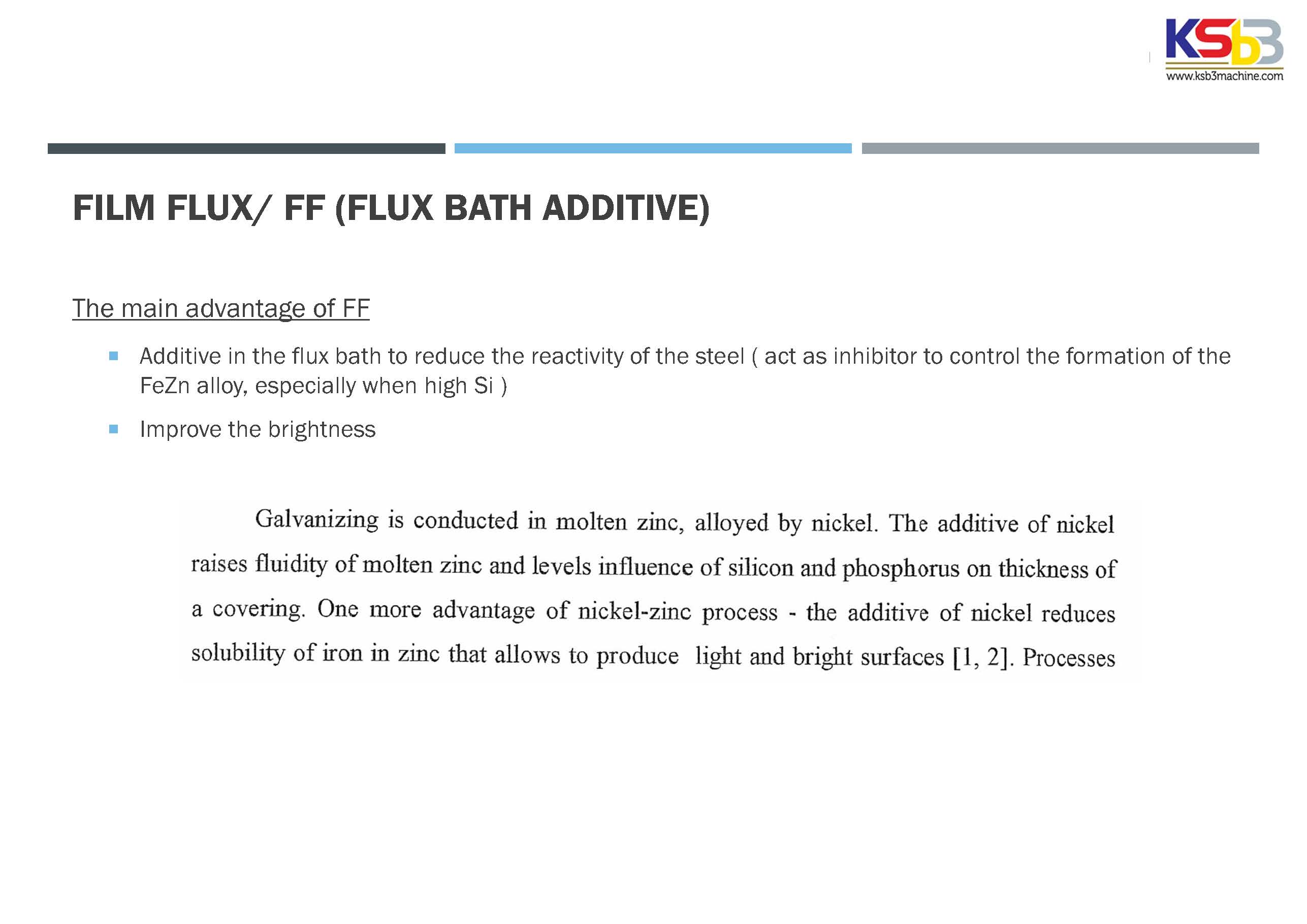

ข้อดีของการใช้ FilmFlux/FF: เพิ่มประสิทธิภาพในการป้องกันของฟลักซ์ต่อการเกิดออกซิเดชั่นของเหล็ก, เพิ่มความสว่าง (Brightness) ของผิวชุบ

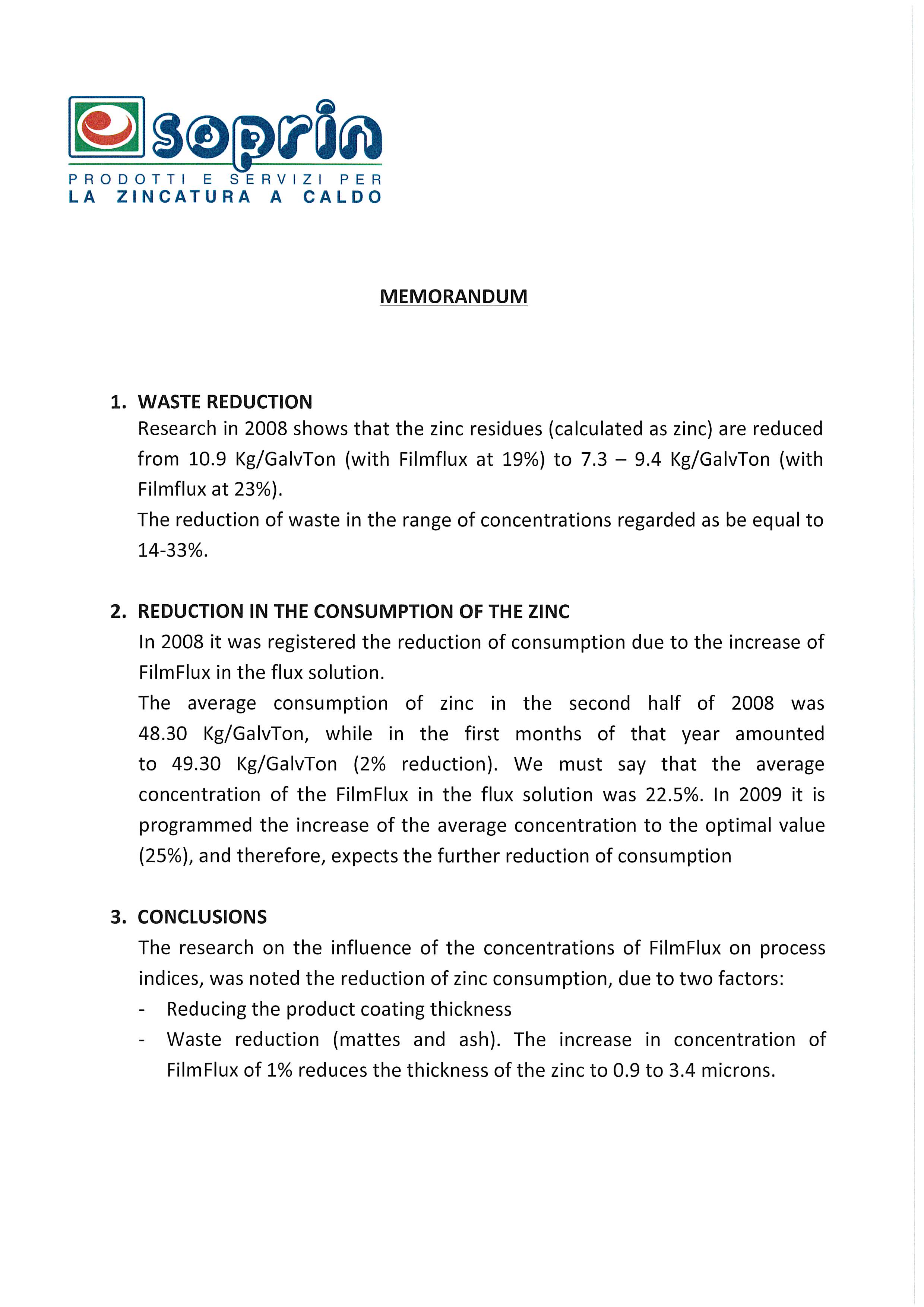

- เพิ่มคุณสมบัติการไหล ทำให้ไม่เกิดการ Over Coating (เคลือบ zinc มากเกินไป) ดังนั้น เราจะสามารถประหยัด zinc ได้นั่นเอง

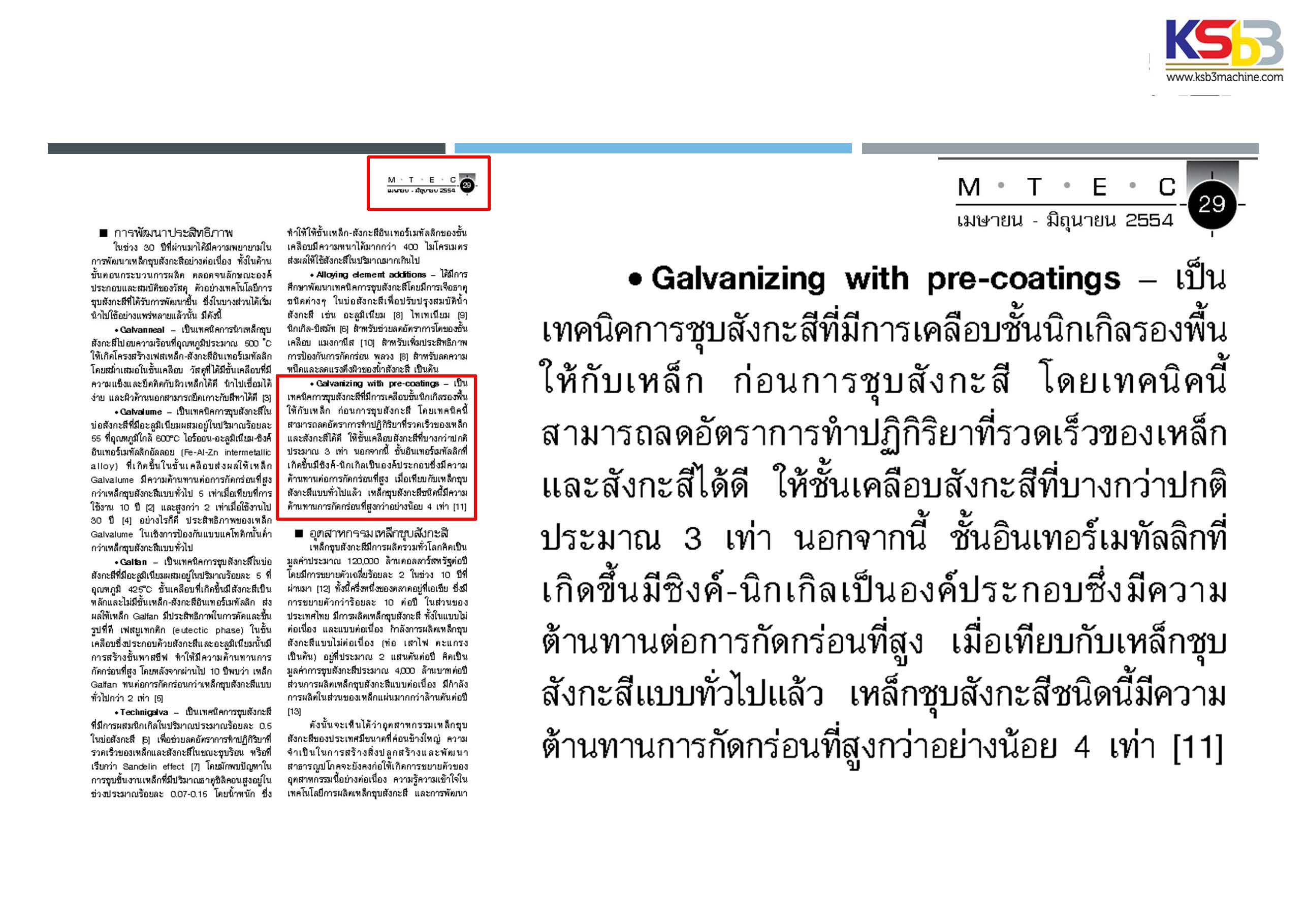

- ใน FF, มี Nickle ดังนั้น จึงสามารถลดการเติม Ni ในขั้นตอนอื่นได้ เช่น ไม่จำเป็นต้องใช้ Zn-Ni อีกต่อไป
- ผิวที่ชุบยึดเกาะและยืดหยุ่นดีขึ้น

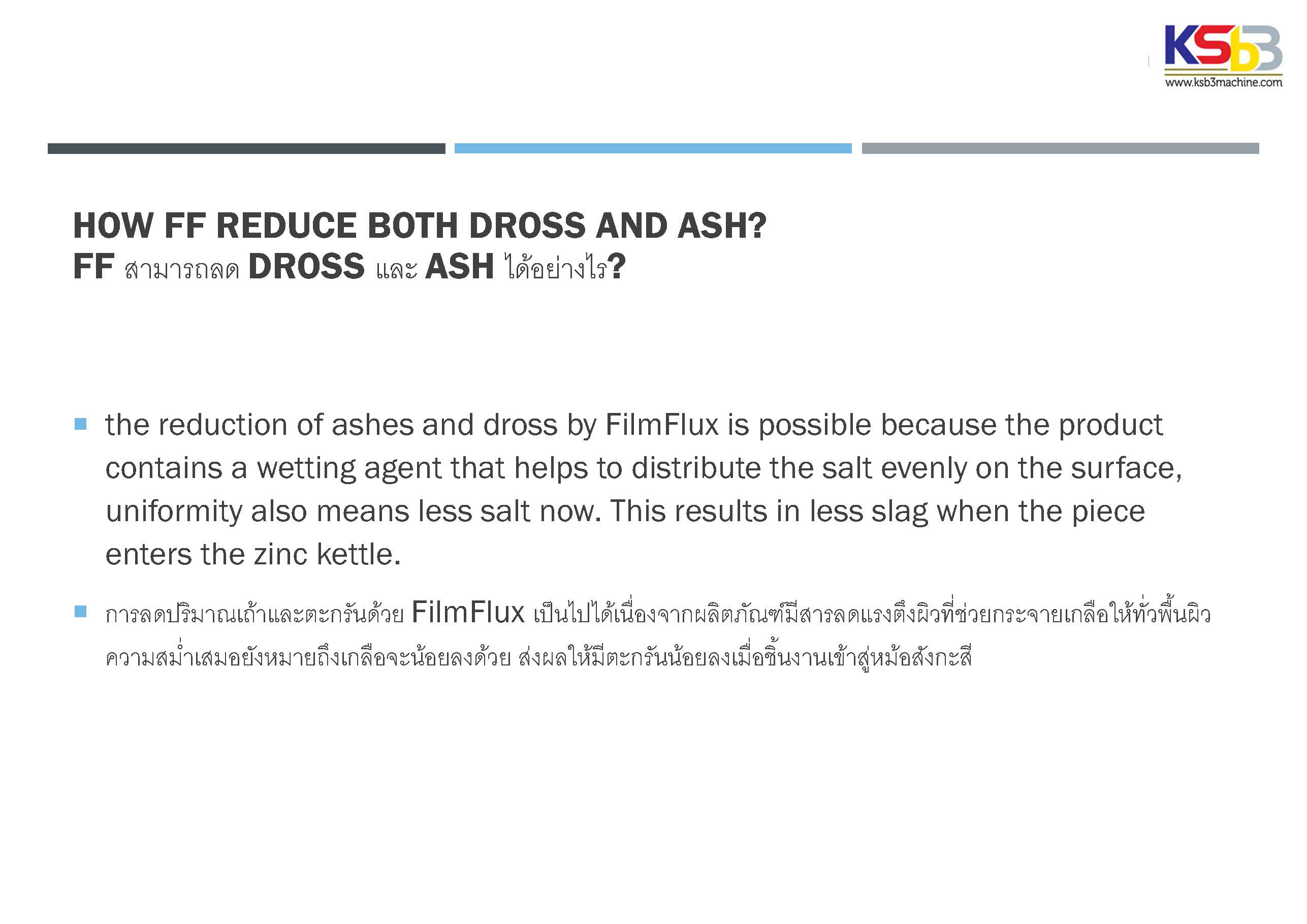

- ลด กาก (dross) และขี้เถ้า (ash)
- ใช้ได้กับทั้งฟลักซ์แบบร้อนและเย็น

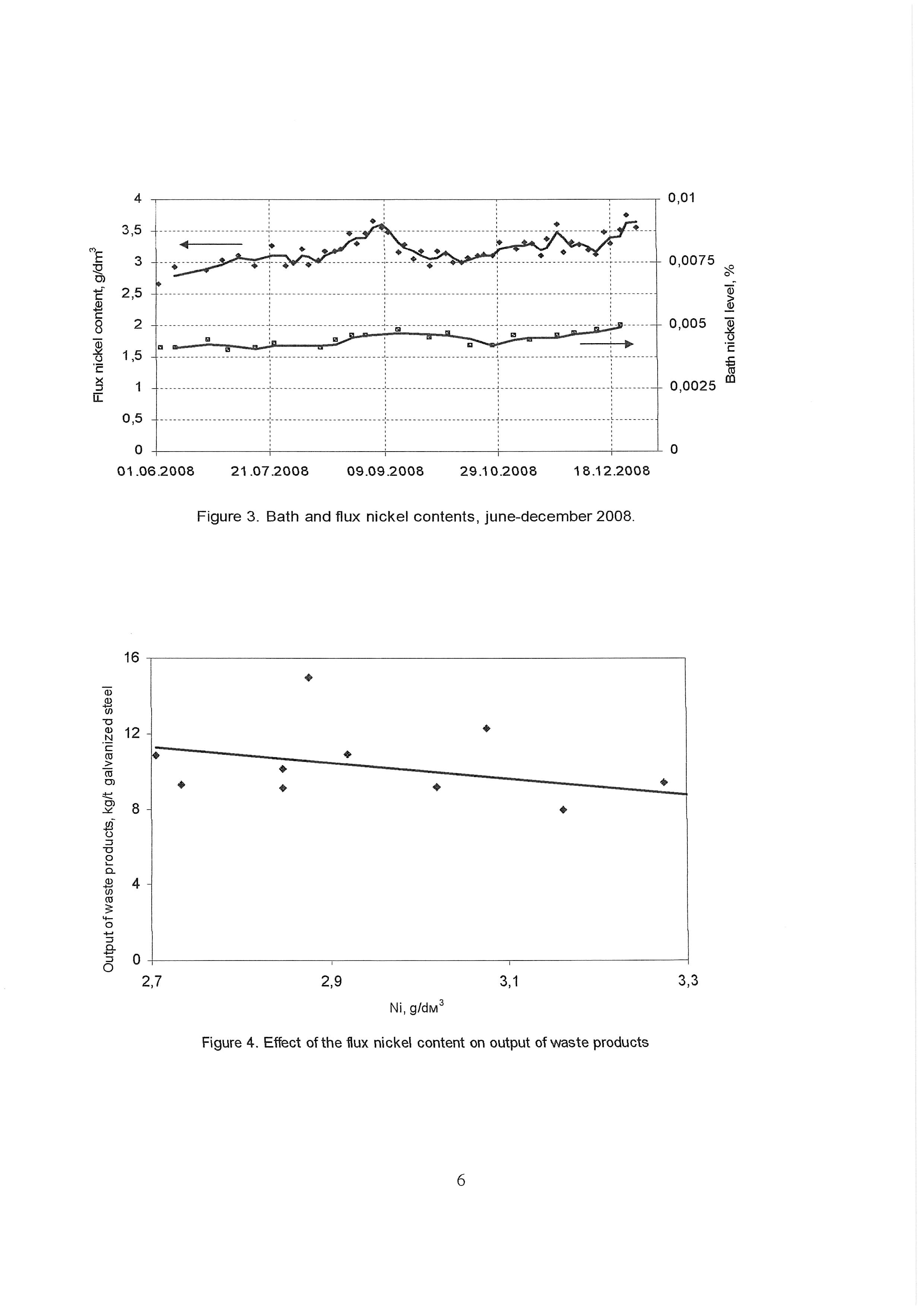

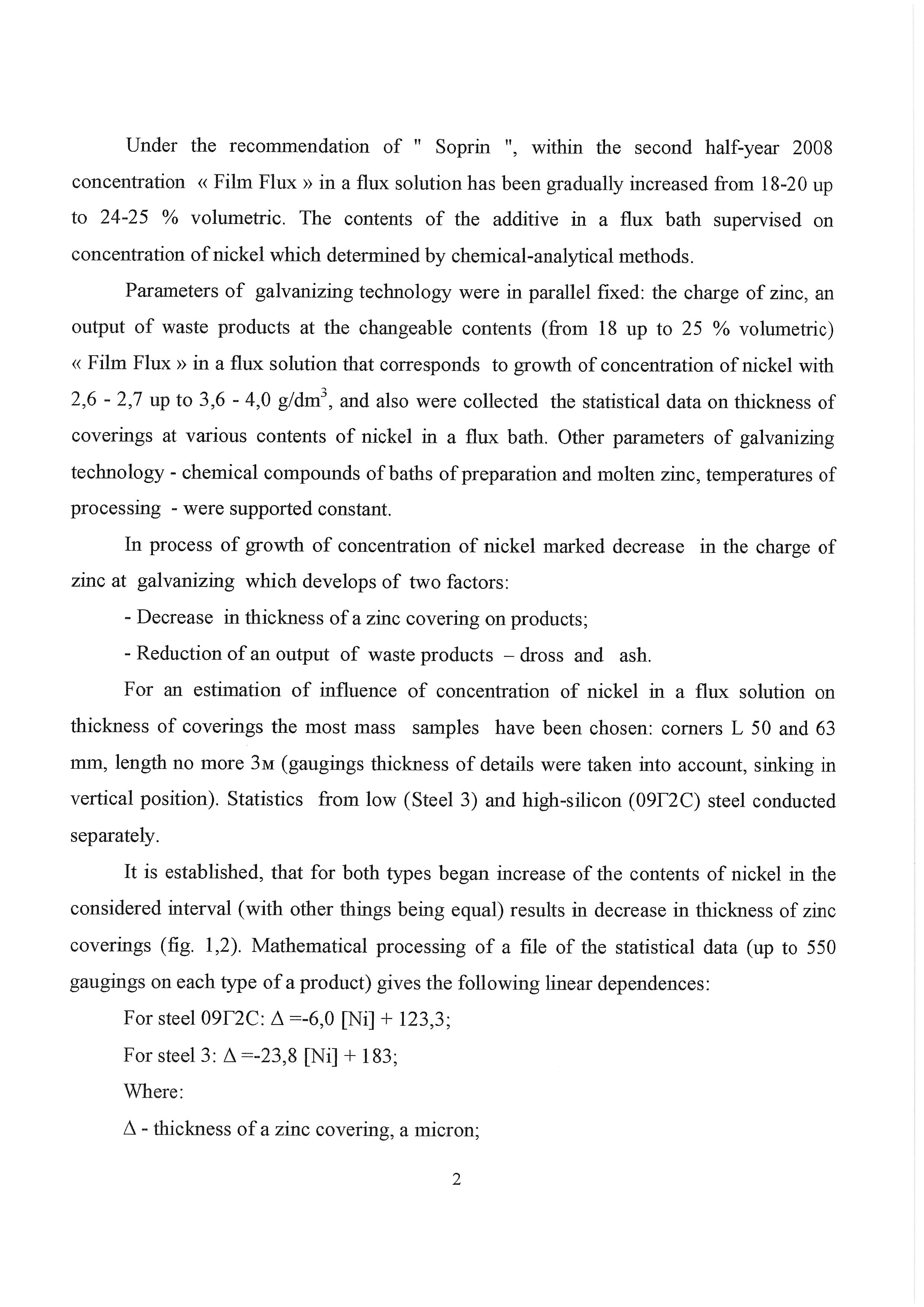

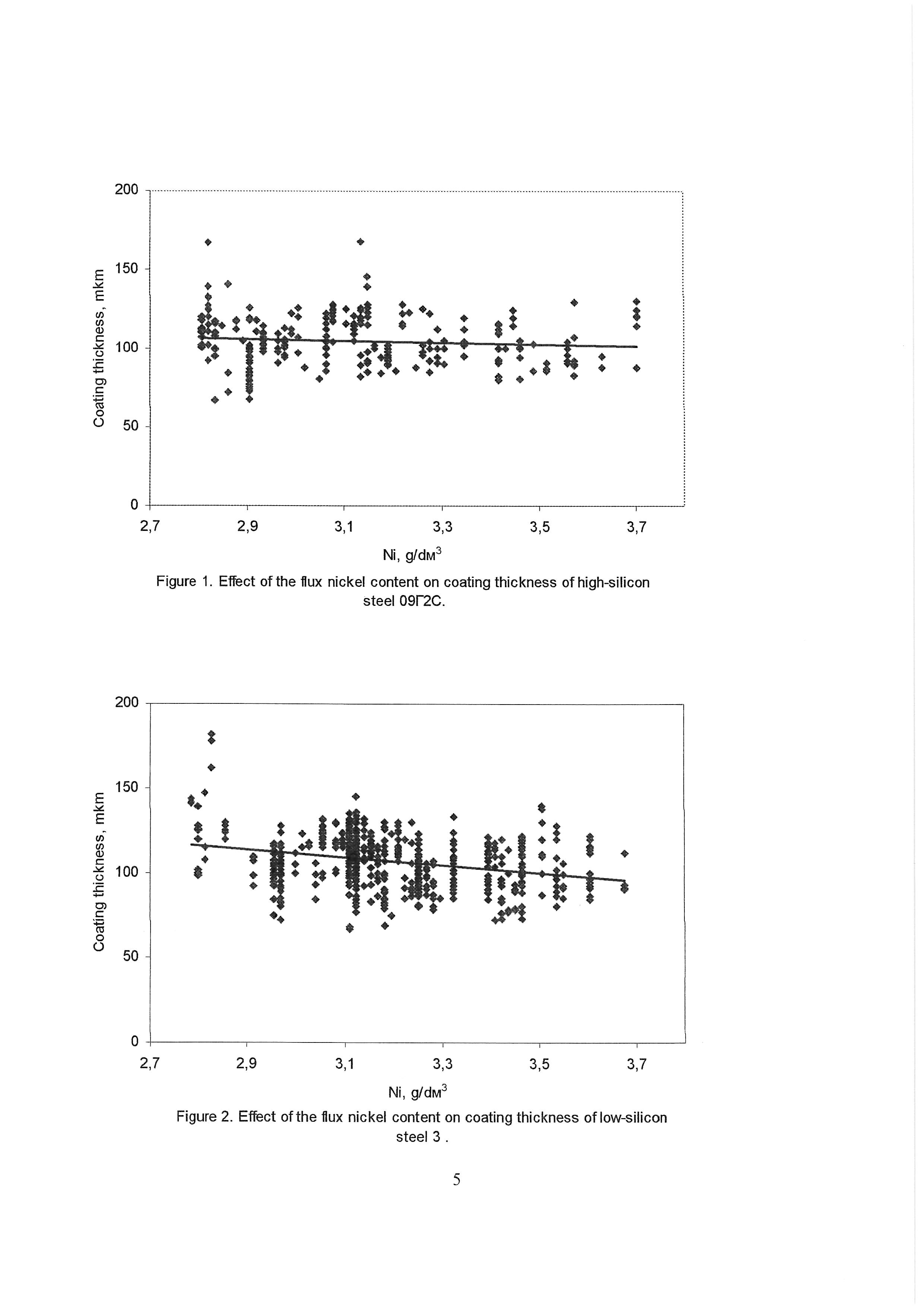

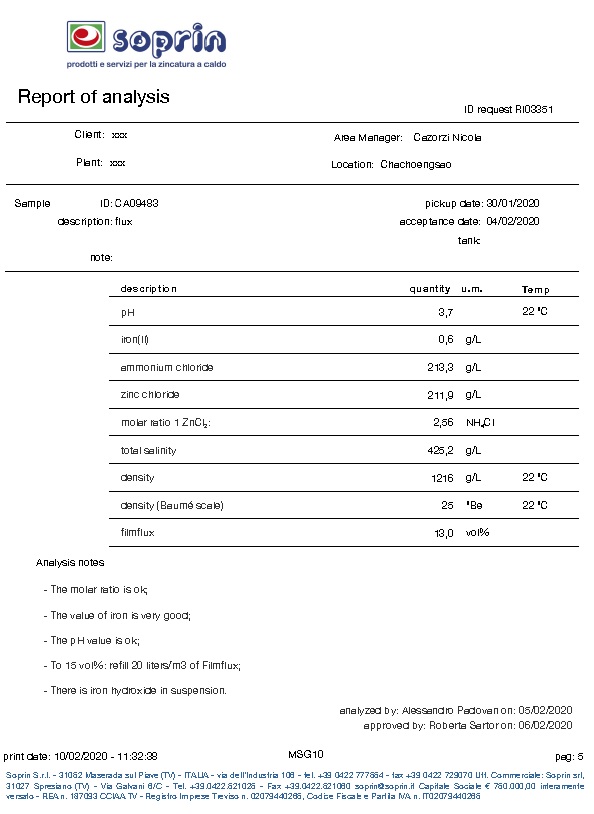

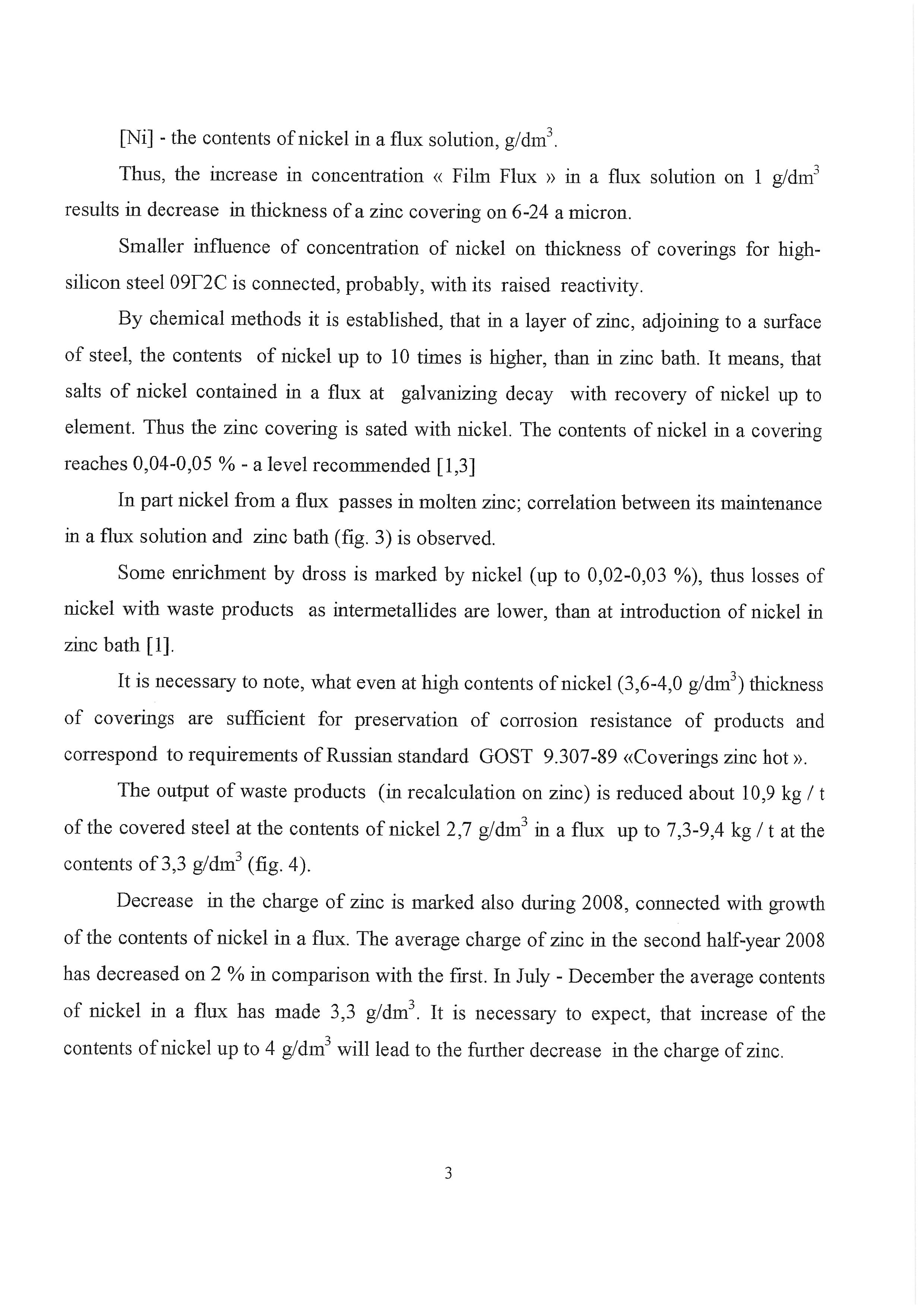

ข้อควรระวัง: กรณีจุดเชื่อมต่อ หากมีการ Under Coating (หนาน้อยเกินไป) สามารถแช่ชิ้นงานไว้ในบ่อชุบนานขึ้น อย่างไรก็ตาม ในขั้นตอนเริ่มต้นใช้สารละลาย FF ทางเราจะหาสัดส่วนที่เหมาะสม (15-25% by volume) และทำการนำตัวอย่างสารละลายในบ่อฟลักซ์ ส่งกลับไปตรวจที่ Soprin/Italy ทุกๆ 3เดือน
